中頻工藝：化鐵爐粉,集塵罩抽出煙氣,總煙管道,沉降室,冷空氣,煙囪排空,排氣,引風機,.

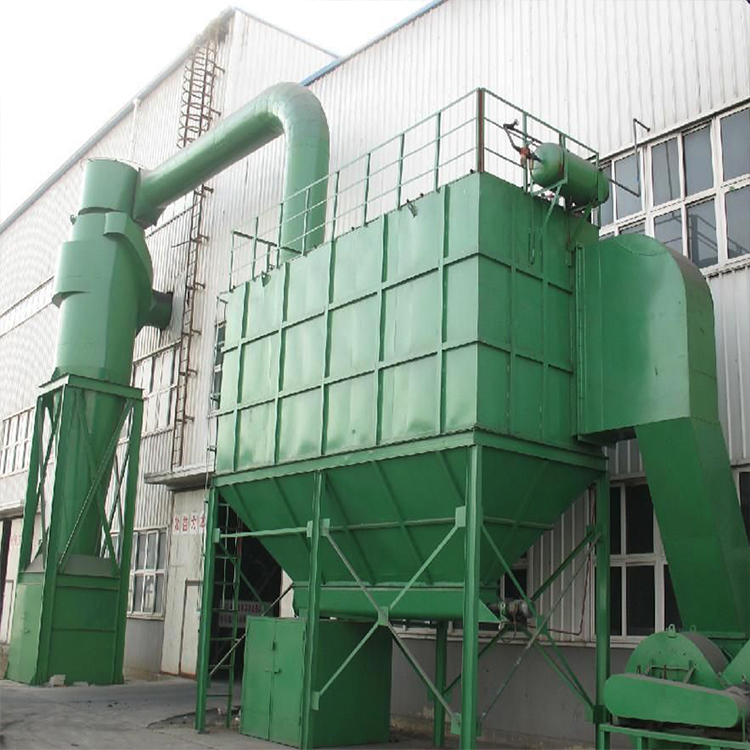

中頻爐煙氣治理已在大面積治理，我公司生產的中頻爐布袋除塵，運行穩定，，低能耗，維護方便等特點，特別適用于電爐煙氣的治理。

中頻爐特點：

1、選用旋轉集塵罩收集灰塵，沒有死角，清灰效果；

2、選用加料設備，解決了加料時煙氣難捕捉的問題；

3、可根據用戶需求，設計不同的結構組合，達到設計除塵效果；結構特點：

中頻爐煙氣捕集系統由低位移動式集塵罩、加料設備和出鋼設備及除塵設備組成。低位移動式集塵罩將操作平臺、出鋼坑全部覆蓋，讓中頻爐冶煉生產過程全部在低位移動式集塵罩內進行，實現了對煙氣的全過程捕集。

加料時，通過加料設備進行加料，根據生產需要幾次將料加滿，解決了加料時煙氣難捕集的問題；出鋼時，中頻爐平臺翻轉直接出到出鋼軌道平車上的鋼包里，出鋼過程在煙罩內完成，克服了局部集塵罩出鋼時煙氣部分外漏的情況。

主要特點是除塵,一般在99%以上,除塵器出口氣體含塵濃度在數10mg/m3之內,對亞微米粒徑的細塵有較高的分級效率.中頻爐處理風量的范圍廣,小的僅1min數m3,大的可達1min數萬m3,既可用于工業爐窯的煙氣除塵,減少大氣污染物的排放.本除塵器結構簡單,維護操作方便.在同樣高除塵效率的前提下,造價低于電除塵器.中頻爐采用玻璃纖維、聚四氟乙烯、P84等濾料,可在200℃以上的高溫條件下運行.中頻爐布袋除塵器對粉塵的特性不敏感,不受粉塵及電阻的影響.中頻爐布袋除塵器采用電氣控制系統.低位移動集塵罩,加料車,鋼包車均具有現場無線遙控裝置,操作迅捷方便,實用性強.除塵系統的看著系統承擔除塵器正常運行所需要的清灰卸灰工作及除塵器保護的自動控制任務,采用PLC可編程控制器.具有的性靈活性及兼容性.

主要配置：

（1）煙囪

煙囪采用鋼制煙囪，規格為Φ1600mm，高度為20米。

（2）管道

主管道規格為Φ1000X5出風管為Φ1250。支管道為Φ720。

（3）風機進出口柔性接頭

風機進出口安裝柔性接頭，減少其對除塵器其煙囪的影響。

（4）降溫裝置

設計在除塵器位置加裝一套混風閥，將溫度控制在值以內。設備使用壽命。

（5）吸塵罩

配置一個傘形吸塵罩，規格為Φ3000/Φ7200X3000，內襯檔板，防止火花進入。傘形吸塵罩采用自動選擇方式。吸塵罩在兩個爐體之間移動切換使用。

（6）直管旋轉裝置

采用對夾式旋轉裝置，支管旋轉的穩定。

（7）吸塵罩行走裝置

由于吸塵罩及支管比較大，同時溫度比較高，也有的重量，所以安裝行走裝置方便現場操作。

火花捕集器

由于中頻爐火花量大，進入布袋除塵器容易引起燒損布袋，除塵系統配置火花捕集器，煙氣進入到火花捕集器除掉火花，同時火花捕集器也是初級除塵器，可以將其他回收價值不高的粉塵去除。另外可以降低煙氣溫度。
